MFF高效油霧分離器核心采用“聚結分離”技術去除油煙中的油霧。該裝置集油霧過濾和高效分離兩大功能于一體，可有效去除煙氣中的顆粒雜質、霧化油煙和水蒸氣。功能分為：離心粗分離、運動沖擊二級分離和高效聚結分離三級分離多重過濾技術。本裝置專為潤滑系統研制，不僅能有效去除油箱內的油霧和水蒸氣，避免對環境造成二次污染，而且顯著降低潤滑油的消耗量，又能保證在風機意外停止時油箱內壓力保持為0。

二、原   理

高效聚結分離濾芯采用多種不同材質、不同特性的進口材料組合而成。目前，邁特使用的聚結分離材料均為國外知名企業產品如蘭德、HV、南玻院等，可以保證使用效果。不同的材料具有不同的過濾間隙、表面張力特性、親脂/親水、疏油/疏水極性。通過不同物料的組合使用，達到過濾、聚結和分離三種目的，從而保證的分離效果。

1、篩選：

油霧中除了油煙外，還含有各種固體顆粒。固體顆粒的存在會影響聚結和分離的效果，大大降低濾芯的使用壽命。邁特聚結分離濾芯在聚結分離層前設計高效深度過濾，煙氣深度過濾后可通過聚結分離濾芯，大大提高了濾芯的使用壽命。

2、聚結：

根據介質的表面張力聚結。聚結層為多層纏繞結構，由3-4種材料組成。通過特殊設計的氣道結構，實現了煙氣從小油氣到大油滴的結構變化。Matte聚結分離濾芯結合頗爾核心技術，處理量大，聚結能力強?？砷L(zhǎng)期在油霧飽和的惡劣環境中使用。具有燒結法、氈化法等傳統方法無法比擬的優點

3、分離：

通過聚結濾芯的煙氣將進入濾芯的分離層。大油滴在氣體的驅動下向前運動，由于親油/疏油極性而與分離層發生碰撞。由于重力作用，大油滴沉降到容器底部。

4、釋放：

油煙風機分離出來的油非常干凈，可以直接回用，設備有回油管路可以將油液直接回流到油箱當中。專門預留排油管路，管路穿入液位以下。

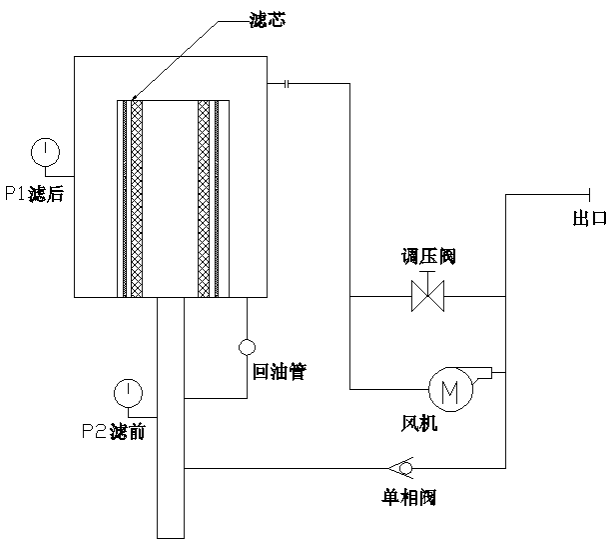

設備原理圖：

三、工作流程及安裝

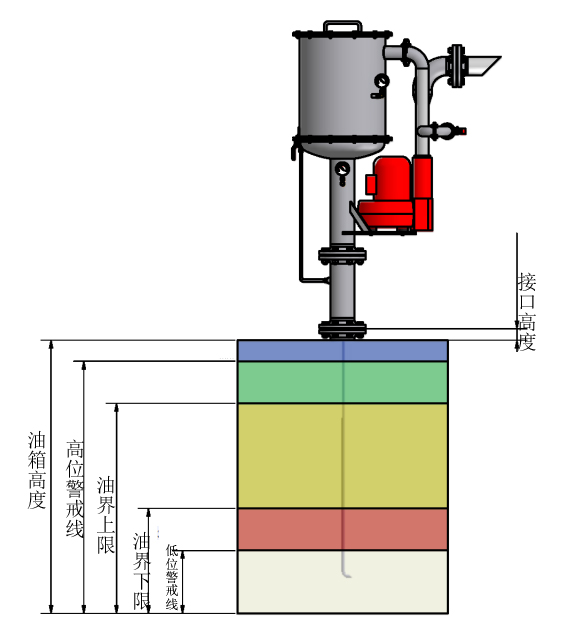

工作流程：正常分離管路、調壓管路、意外停機溢流管路

以上數值為理論參考尺寸，實際安裝時根據油箱流量、容積、長寬高尺寸確定具體安裝高度！

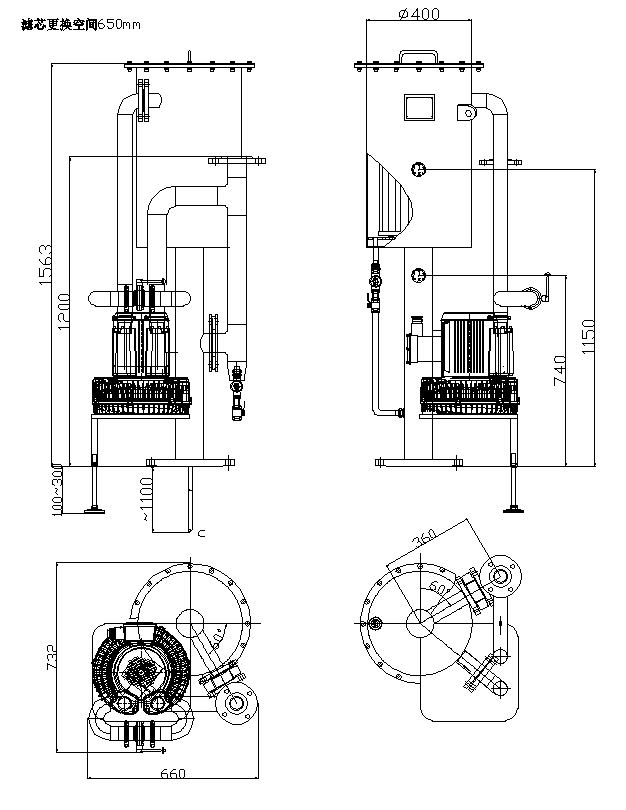

四、外形簡圖（以MFF420-2.2為例）

注意：分離器進出口可根據客戶提供接口制作！

安裝時應留足上部更換濾芯的空間！

具體所需空間尺寸，可咨詢邁特工程師。

五、選型技術參數

注： 200/80表示油霧分離器進出口法蘭尺寸。具體法蘭尺寸、標準等按用戶要求制作。

六、選型參考技術條件：

工作介質：含油空氣
工作條件：安裝在油站頂部，室內或室外均可運行
工作轉速：2900rpm
系統入口壓力：-0.2～-0.5Kpa；允許負壓：10Kpa；
電源條件：380V 50Hz 3ph
用于高效聚集分離方式去除油霧。油霧去除效率≥99.98%，油煙中的油粒被去除。
油煙機的上筒體和下進風口裝有壓力表。
排油煙風機的進、出口設有旁通管路，旁通管路與手動截止閥相連，以調節風機的送風量。
確保風扇停止時分離器入口壓力為零。

MFF型高效油霧分離器選型說明：
1、油站流量在300L/min以下，電機功率為1.1KW
2、油站流量在300～600L/min之間，電機功率為1.5KW
3、油站流量600～1200L/min之間電機功率為2.2KW

4、油站流量1200～1800L/min之間電機功率為4.0KW
5、油站流量1800～2400L/min之間電機功率為5.5KW
6、油站流量2400～3000L/min以上電機功率為7.5KW

以上就是常用油霧分離器的選型。特別是大流量油系統（如：大于3000L/min），請咨詢本公司技術人員；或者帶密封隔離氣的齒輪箱分離器和壓縮機，請放大型號使用，

風量-功率選擇

進出口尺寸選擇

原材料選擇

例如：MFF180-0.75-150/80-SS

180-風量(m3/min) 1.5-匹配電機功率

150/80-油霧風機進出口接口尺寸

SS-不銹鋼（CS碳鋼）

特殊要求（如不銹鋼SS316L、材質禁用銅等）請?jiān)诩夹g(shù)協議中注明。

七、過濾元件

為保證油霧分離器產生較高高的效率和耐用性、清潔的空氣和長壽命，選擇濾芯的至關重要的。我公司濾芯參考FRANKE-Filter的標準，使MFK-032-39.4 和MFK-674-39.4高標準的元件，使用壽命約為 2-5 年。我們的濾芯過濾效率高達 99.99%，過濾后殘留油顆粒小于 5 mg/m3，幾乎滿足所有環保要求。

更換濾芯

一旦油霧分離器濾芯的微纖維幾乎完全被雜質和潤滑油顆粒浸透，就需要更換濾芯。過濾系統的真空壓力表指示何時更換濾芯。濾芯更換方便快捷。只需要幾分鐘后，您的油霧分離器就可以再次使用，并確保恒定的真空度和始終如一的潤滑油質量。
