直通/高低藍式過濾器

免費定制方案免費到廠考察免費獲取報價!

咨詢報價

產品說明：籃式過濾器，又稱筒式過濾器、桶式過濾器，又寫成藍式過濾器。該過濾器主要用于油、水或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Y型、T型過濾器過濾面積。濾網結構與其它過濾網不一樣，因形狀像籃子，故名籃式過濾...

自主研發

廣泛應用

智能化

安全設計

產品分類/Product

汽水分離器

凈油濾油機

液壓油濾芯

氣體凈化過濾器

水過濾器及濾芯

濾油過濾器

產品推薦/ recommend

邁特過濾 · 產品介紹

邁特過濾設備攜手各行業打造滿足客戶需求產品的保障

籃式過濾器，又稱筒式過濾器、桶式過濾器，又寫成藍式過濾器。該過濾器主要用于油、水或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Y型、T型過濾器過濾面積。濾網結構與其它過濾網不一樣，因形狀像籃子，故名籃式過濾器。

籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

過濾器類型

1、直通平底藍式過濾器 2、直通弧底籃式過濾器

3、高低接管平底藍式過濾器 4、高低接管弧底藍式過濾器

過濾器特點

1、該過濾器結構**，設計合理。

2、通量大、阻力小。

3、壓力損失一般為0.52～1.2kpa。

4、適用范圍廣泛：水、油、蒸汽、弱酸、弱堿液等介質均可。

5、一般通水網為18-300目左右

6、通氣網40-100目左右

7、通油網100-480目左右，

8、適用介質溫度：≤200-450℃

過濾器參數

殼體材質：鑄鐵，碳鋼、不銹鋼

濾網材質：碳鋼、不銹鋼

密封件材質：耐油石棉，柔性石墨，聚四氟乙烯

工作溫度：碳鋼-30~+380、不銹鋼-80~+450

公稱壓力：0.6~6.4（150Lb~300Lb）

過濾精度：10~300目

連接方式：法蘭，對焊

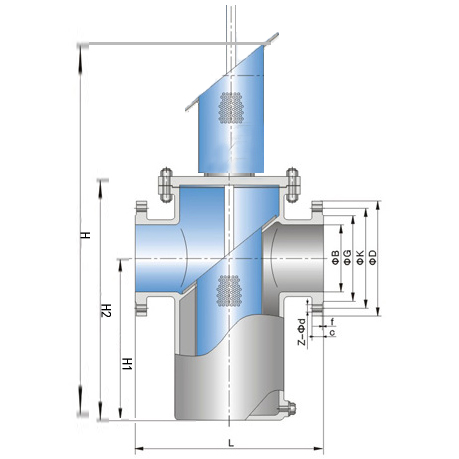

外形簡圖

外形尺寸

選型參數：

濾器型號	公稱通徑DN	Φ	L	H1	H2	H	排污口	參考重量
MZLG-25×*/	25	76	220	160	260	480	R1/2"	12
MZLG-32×*/	32	76	220	165	270	495		16
MZLG-40×*/	40	108	280	180	300	550		23
MZLG-50×*/	50	108	280	180	300	550		28
MZLG-65×*/	65	133	330	220	350	650		48
MZLG-80×*/	80	159	340	260	400	740		65
MZLG-100×*/	100	219	420	310	470	880	R1"	126
MZLG-150×*/	125	273	480	360	550	910		186
MZLG-150×*/	150	273	500	430	620	1175		248
MZLG-200×*/	200	325	560	530	780	1875		292
MZLG-250×*/	250	640	660	640	930	2170		415
MZLG-300×*/	300	478	750	840	1200	2690		596
MZLG-400×*/	400	622	850	950	1300	2750	R11/4"	640
MZLG-450×*/	450	670	970	950	1350	2820
MZLG-500×*/	500	738	1030	1050	1460	2890		760
MZLG-550×*/	550	775	1070					1050
MZLG-600×*/	600	824	1220					1240
MZLG-700×*/	700	924	1320					1400
MZLG-800×*/	800	1020	1400				R2"	1560
MZLG-900×*/	900	1120	1520					1700
MZLG-500×*/	1000	1220	1620	1740	2500	4500		1850

選型原則

1、進出口通徑
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力
按照過濾管路可能出現的Z高壓力確定過濾器的壓力等級。

3、孔目數的選擇
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。

各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

邁特過濾 · 技術參數

邁特過濾設備攜手各行業打造滿足客戶需求產品的保障

設備原理:	濾網攔截	設備型號:	MLG-
額定流量:	20~2000m/min	設計壓力:	1.6mpa
主體材料:	鑄鐵鑄鋼 304	濾網材質:	304
濾網精度:	60~500目	使用范圍:	灌溉、鍋爐、蒸汽、石油化工
